| LTS系列重力式全自動/手動新型立體一體化凈水器 |
【概 述】
LTS系列重力式全自動/手動新型立體一體化凈水器由同濟大學環境工程學院設計開發，本公司生產。
【主要技術特性】
1、LTS系列重力式全自動/手動新型立體一體化凈水器，上層為節能新型水力——澄清——整流裝置——斜管沉淀，下層均質石英砂及無煙煤濾料濾池。
2、節能——較小的進水能耗和節約沖洗水量。
3、高效——混凝澄清和過濾凈水效果顯著濾層沖洗快速干凈。
4、構造合理——混凝澄清和過濾工藝巧妙地立體有機組合一體。
5、運行管理方便——設備運行為自動程序操作或手動，進水500mg/l，短時1000mg/l，出水小于等于2mg/l。
【技術參數】
1、總停留時45分鐘
2、反應時間25分鐘
3、斜板區上升流速1.6-1.8mm/s
4、過濾池的表面負荷6.25m3/m2h
5、沖洗歷時3min
6、進水壓力1.5-2kg/cm2
7、反沖洗壓力3kg/cm2
8、反沖洗強度10-12升/米2秒，斜板長度1000mm,角度60度。
【自行運行操作程序】
1、打開水閥，關閉反沖閥（反沖泵）關閉排水閥。
2、當過濾層積污到一定程度，水位提高極限，有水位控制器動作，關閉進水閥，開起（反沖泵）反沖閥，運行工作3分鐘。
3、關閉反沖閥（反沖泵）關閉排水閥，打開進水閥。
4、排泥為定時排泥。

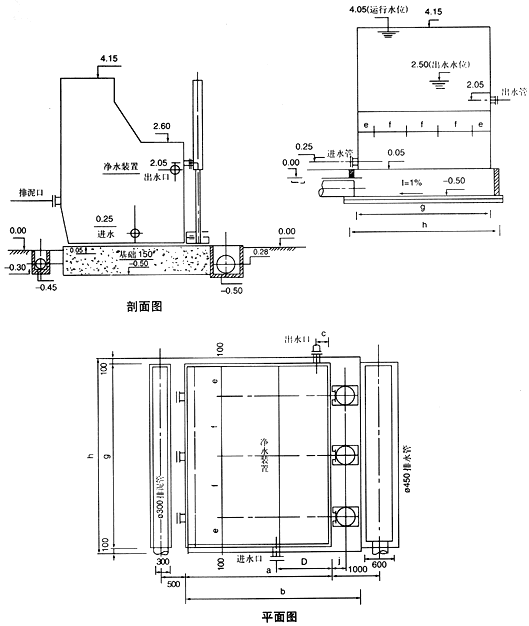

【外形圖、基礎布置圖】
【各部尺寸一覽表】 單位：mm
|
型 號
|
主體平面尺寸
|
基礎平面尺寸
|
反沖洗管尺寸及個數
|
管道平面尺寸
|
凈水裝置總高度
|
|
a
|
g
|
h
|
b
|
e
|
f
|
n
|
c
|
d
|
j
|
|
LTS-10
|
1700
|
2100
|
2300
|
2300
|
350
|
700
|
3
|
200
|
600
|
300
|
4100
|
|
LTS-30
|
3100
|
3000
|
3200
|
3700
|
500
|
1000
|
3
|
300
|
1180
|
300
|
4100
|
|
LTS-50
|
3850
|
4000
|
4200
|
4500
|
500
|
1000
|
4
|
400
|
1430
|
325
|
4100
|
|
LTS-100
|
4600
|
6800
|
7000
|
5300
|
850
|
1700
|
4
|
500
|
1700
|
350
|
4100
|
|
LTS-200
|
4600
|
13600
|
13800
|
5300
|
850
|
1700
|
8
|
500
|
1700
|
350
|
4100
|
【技術參數一覽表】
|
型 號
|
凈水量(T/H)
|
進水管
|
出水管
|
排水管
|
排泥管
|
壓力水管
|
電源電壓(V)
|
一級泵泵型選擇參數
|
|
泵型
|
電機功率KW
|
|
LTS-10
|
10
|
DN100
|
DN100
|
DN300
|
DN300
|
DN50
|
380
|
IS50-32-125A
|
1.10
|
|
LTS-30
|
30
|
DN150
|
DN150
|
DN450
|
DN300
|
DN50
|
380
|
IS80-65-125A
|
4.00
|
|
LTS-50
|
50
|
DN150
|
DN150
|
DN450
|
DN300
|
DN50
|
380
|
IS100-80-106
|
5.50
|
|
LTS-100
|
100
|
DN200
|
DN200
|
DN600
|
DN300
|
DN80
|
380
|
IS100-80-125A
|
7.50
|
|
LTS-200
|
200
|
2-DN200
|
DN300
|
DN600
|
DN300
|
DN80
|
380
|
IS150-125-250A
|
15.0
|
|
|
|
