| GZG鋼制自清洗高效過濾器 |
【說 明】
 GZG系列鋼制自清洗高效水過濾器是我單位與總部中國工程物理研究院共同開發的產品之一，具有結構合理、性能可靠、自清洗效果好、維護使用方便等特點，是傳統的(以顆粒濾料作介質)過濾器的更新?lián)Q代產品，廣泛應用于冶金、石油化工、煤炭礦工、造紙、電力等行業。
【結構特征】
1、總體結構
本機為立式圓筒型結構。正面設有差壓控制儀表，頂部為反沖洗驅動裝置，筒體內分為上下兩部分，上部安裝不銹鋼濾柱，下部安裝排污吸盤及排污管。濁水經過濾器入口由下而上通過濾柱從出口管流出清水供給用戶。過濾雜物、濾渣在進行反沖洗運行時經吸盤及排污管，通過排污閥自動排出器外，沉降于過濾器底層的雜物，由手動排污管排出。
本機所配有的濾柱，采用優質不銹鋼制造而成，過濾精度在1.0mm以下采用由梯形截面不銹鋼絲纏繞焊接在多棱骨架上制成。每相鄰兩根鋼絲之間形成過濾縫隙，形成一個面向水流方向的V形區，以收集大于縫隙的顆粒。V型區還提供了適當?shù)尼尫沤嵌�，便于反沖洗時能將濾渣順利排除。過濾精度在1.0mm以上的根據用戶水處理水質要求可采用多種形式濾柱設計制造。
2、自清洗功能
本機可利用自身濾出的清水自動清洗濾柱。當反沖洗機構動作時，排污吸盤將順次與濾柱入水口密合，而使之形成與大氣相通的狀態，此時壓力水將以過濾時的反方向沖刷濾柱孔隙，將阻掛在濾孔入口處的雜物經排污吸盤及排污管排出器外。
3、不間斷供水功能結構
本機在反沖洗狀態時，仍可連續供水。本機罐內裝多個濾柱，由于濾柱的安裝數量大大超過排污吸盤數量，因此在反沖洗工作時，通過過濾器的供水量仍能滿足用戶的要求，從而實現反沖洗期間不間斷供水。
本機裝有多個濾柱，充分利用過濾空間，大大縮小了過濾器的體積�？紤]到不間斷供水的需要和減少過濾器的阻力損失，機內配置濾柱的有效過濾面積一般為過濾器入口截面積的2.5-6.5倍。
【設備型號含義】
|
GZG
|
xx
|
-
|
xx
|
|
過濾器
|
進出口公稱通徑
|
-
|
公稱壓力(×0.1MPa)
|
【公稱壓力等級】
|
型 號
|
公稱壓力
|
|
GZG125-GZG500
|
1.6MPa、2.5MPa
|
|
GZG600-GZG900
|
1.0MPa
|
【過濾精度等級】
|
梯 形 濾 網
|
|
過濾縫隙
|
0.2
|
0.25
|
0.3
|
0.35
|
0.42
|
0.50
|
0.58
|
0.71
|
0.84
|
1.0
|
1.2
|
|
對應網目(目)
|
80
|
60
|
50
|
45
|
40
|
35
|
30
|
25
|
20
|
18
|
15
|

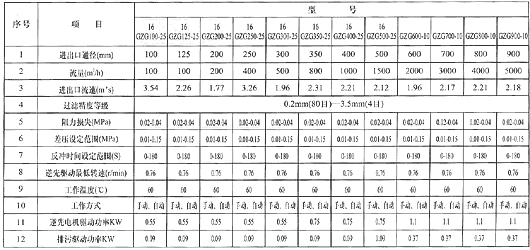

【技術參數】（點擊表格可察看詳細參數）
【外形及安裝尺寸】
| 代號 |
型號 |
16
GZG100-25 |
16
GZG125-25 |
16
GZG200-25 |
16
GZG250-25 |
16
GZG300-25 |
16
GZG350-25 |
16
GZG400-25 |
16
GZG500-25 |
GZG600-10 |
GZG700-10 |
GZG800-10 |
GZG900-10 |
| 流量 |
100 |
100 |
200 |
400 |
500 |
800 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
| DN |
100 |
125 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
| DN1 |
50 |
50 |
80 |
100 |
100 |
100 |
100 |
100 |
150 |
150 |
150 |
150 |
| D |
400 |
400 |
500 |
600 |
600 |
700 |
700 |
1000 |
1200 |
1400 |
1400 |
1600 |
| D1 |
450 |
450 |
450 |
450 |
450 |
490 |
490 |
800 |
1000 |
1200 |
1200 |
1400 |
| H1 |
555 |
555 |
750 |
770 |
795 |
880 |
900 |
1058 |
1090 |
1400 |
1400 |
1500 |
| H2 |
955 |
955 |
1200 |
1270 |
1445 |
4600 |
1600 |
2013 |
2090 |
2600 |
2600 |
2700 |
| H3 |
1280 |
1280 |
1615 |
1700 |
2020 |
2140 |
2170 |
2720 |
2860 |
3650 |
3650 |
3750 |
| H4 |
1905 |
1905 |
2510 |
2510 |
2923 |
2952 |
3058 |
3532 |
3672 |
4462 |
4462 |
2650 |
| B |
150 |
150 |
150 |
150 |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
200 |
| NXD |
3φ-15 |
3φ-15 |
3φ-20 |
3φ-20 |
3φ-20 |
3φ-25 |
4φ-25 |
4φ-30 |
4φ-36 |
4φ-36 |
4φ-36 |
4φ-36 |
|
|
|
